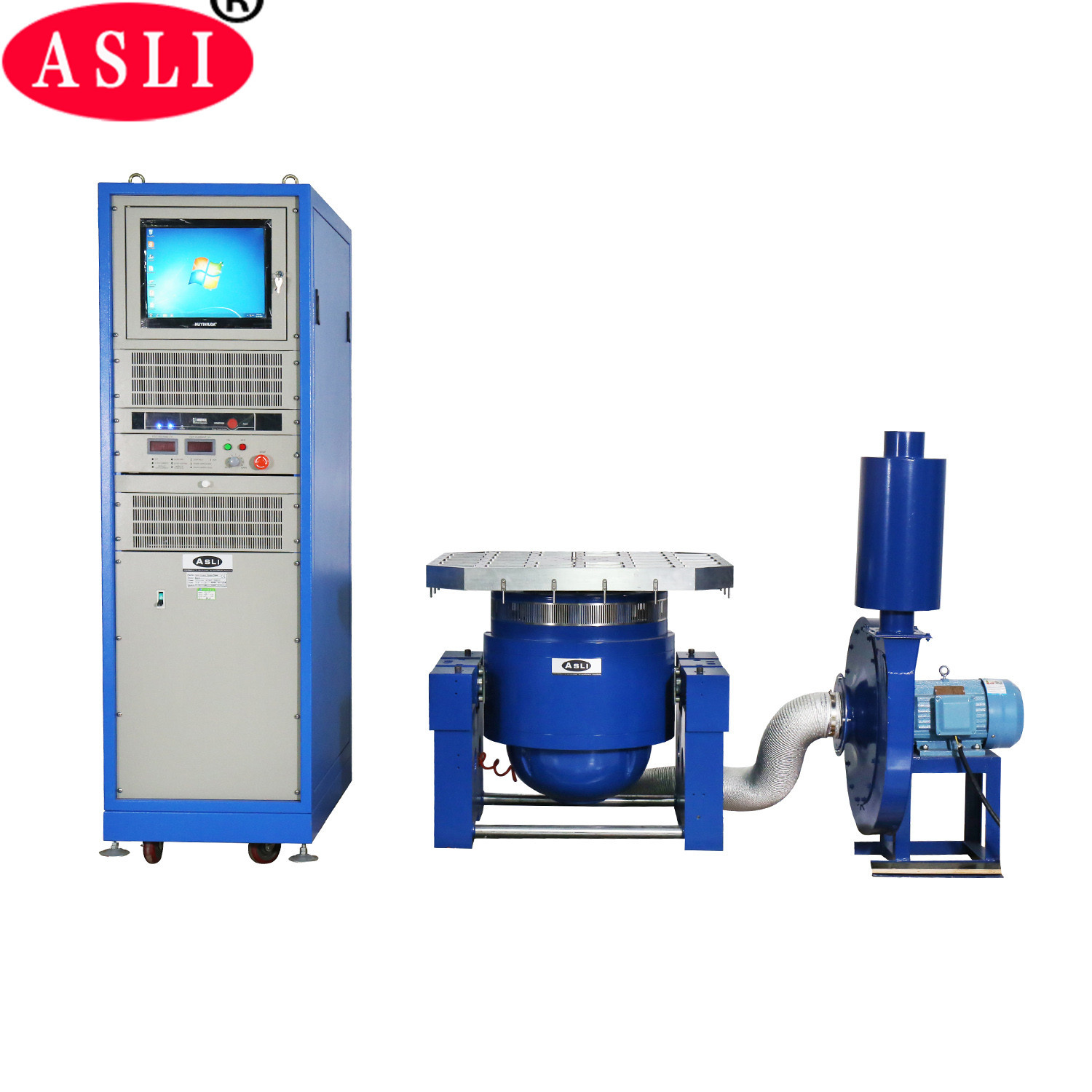

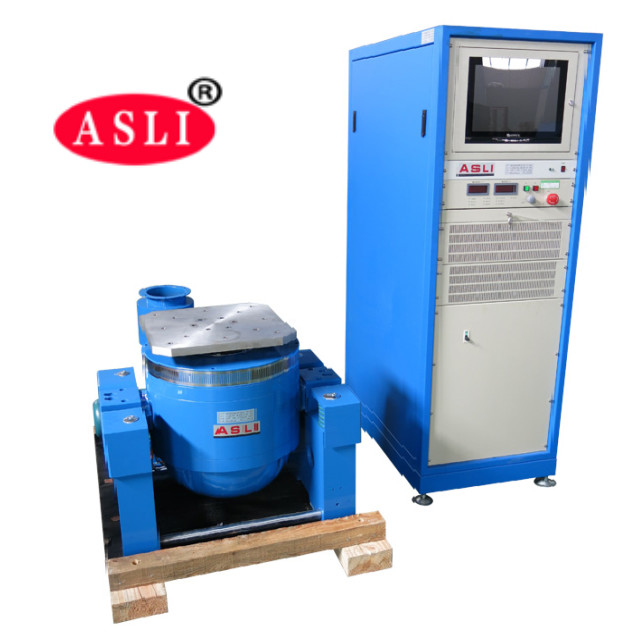

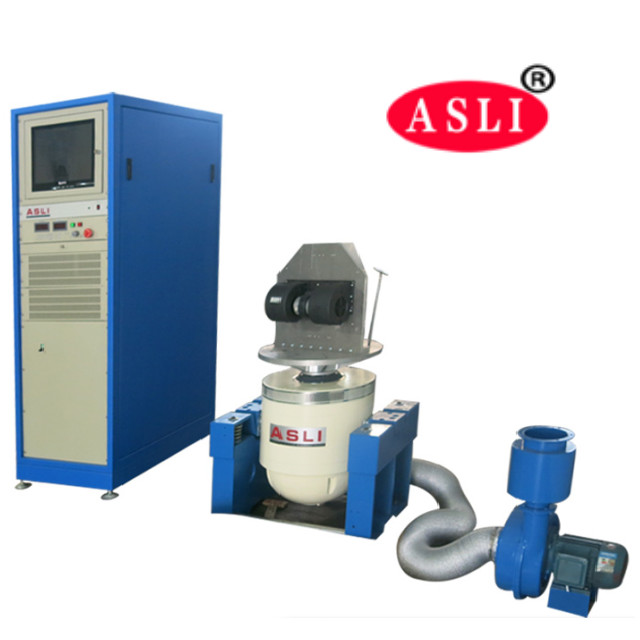

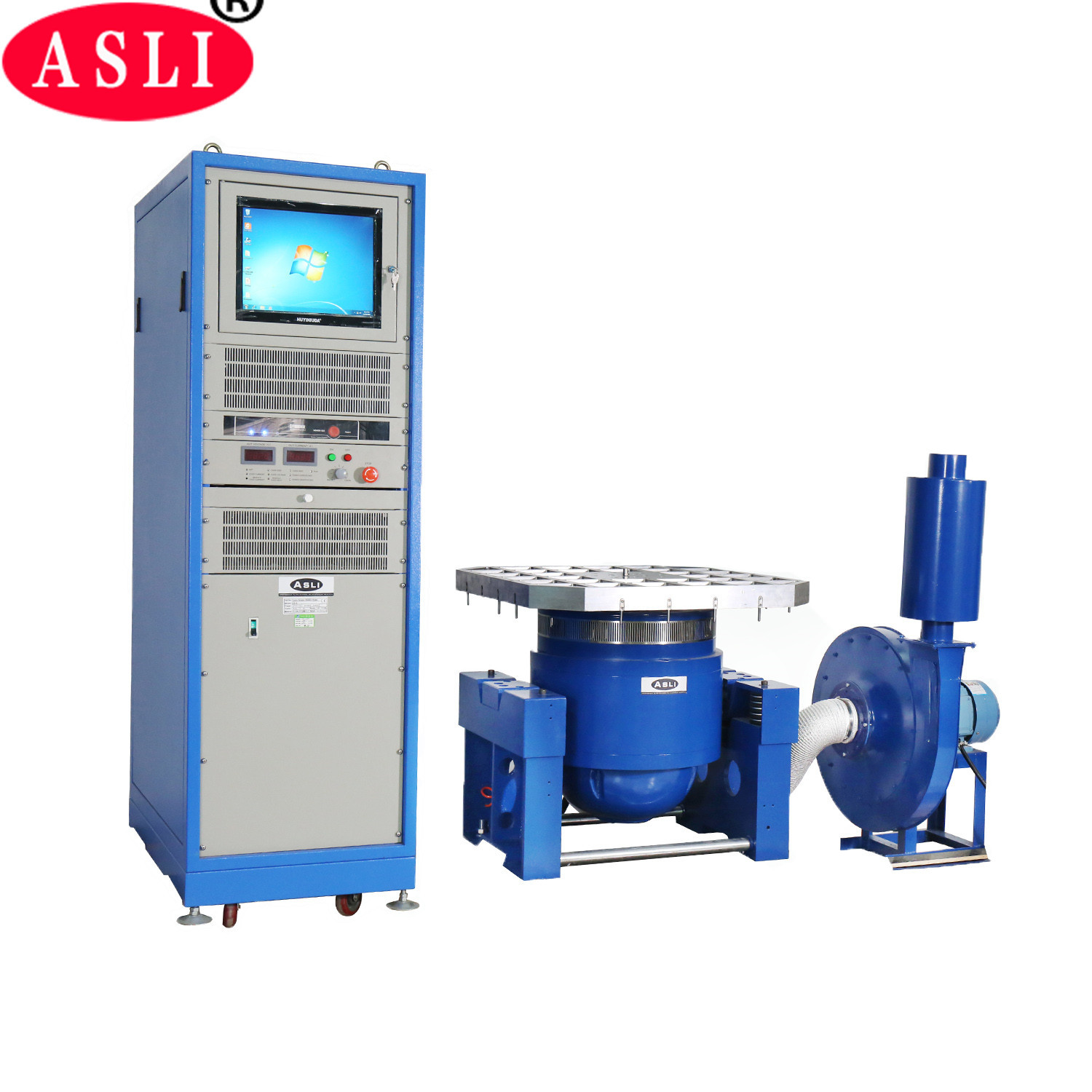

Abanador de alta frequência da vibração do IEC 60068-2-64-2008 ASTM D4169-08
Product Details
| Força sinusal: | 3000N | Velocidade: | 10,6 m/s |
|---|---|---|---|
| Direção da vibração: | horizontal vertical | Aplicação: | Laboratório |
| Frequência: | 3 ~ 3500 Hz | Potência: | 380v 3 fases |
| Deslocamento: | 25 mm | ||
| Destacar |
Abanador de alta frequência da vibração de ASTM,Abanador de alta frequência da vibração do IEC,Vibração Shaker Table de ASTM D4169-08 |
||
Product Description
Nós somos um fabricante de produtos da série de agitadores de vibração eletrodinâmica de alta frequência. Nossos sistemas adotam tecnologias modernas avançadas, incluindo umestrutura de circuito magnético duplo,círculos de ação de esqueleto autogerados,apoio aéreo,rolamentos de rolos e orientação linear, eisolamento do munhão. Essas tecnologias permitem a realização de testes de vibração senoidal de três eixos X, Y, Z e testes de vibração aleatória de banda larga, bem como testes de pulso clássicos (meio senoidal, trapezoidal, onda dente de serra) e testes de espectro de resposta a choques.
Esses produtos são amplamente utilizados nas áreas de defesa nacional, armas, aviação, aeroespacial, comunicações, eletrônica, eletrodomésticos e eletrodomésticos.
- Esqueleto de círculo dinâmico bem projetado, com frequência de ressonância axial de estágio mais alto.
- Projeto de circuito duplo magnético: baixo vazamento de fluxo magnético, estrutura compacta e racional.
- Rolamentos de rolos de balancim, orientação de rigidez de corpo composto reto e orientado para importação, com capacidade de carga excêntrica.
- Base de isolamento munhão dedicada ao uso de hormônios, com instalação móvel conveniente.
- O sistema de movimentação de tecnologia avançada garante alta confiabilidade do círculo dinâmico.
- O novo design do duto aumenta o efeito de resfriamento.
- A rigidez estática e a rigidez dinâmica do pequeno balão do rolamento aumentam a capacidade da mesa vibratória e melhoram o desempenho de baixa frequência.
- Força nominal:Força senoidal 3000N; Força aleatória 3000N; Força de choque 6000N
- Faixa de frequência:3Hz a 3500Hz; Frequência fixa, varredura para frente e para trás, senoidal, aleatória, choque
- Modo de frequência de varredura:Linear, logarítmico, varredura para frente e para trás, frequência fixa
- Tempos de frequência de varredura:1 a 32767
- Tempo de frequência de varredura:Frequência fixa/única 1–3600 minutos; curvas de frequência de varredura podem ser exibidas
- Máx. Aceleração:1000 m/s² (sem carga)
- Máx. Velocidade:1,6m/s
- Máx. Deslocamento:25 mm pp (sem carga), pico duplo
- Deslocamento de impacto:25mm
- Peso da bobina móvel:3,5kg
- Direções de vibração:Vertical
- Onda de vibração:Seno, aleatório, choque
- Diâmetro da bobina móvel:Φ150mm
- Dimensão do sistema de vibração:W750 × H599 × D680 mm
- Peso do sistema de vibração:490kg
| Modelo | Força senoidal nominal (N) | Força Aleatória Nominal (N) | Faixa de frequência (Hz) | Aceleração nominal (m/s²) | Velocidade nominal (m/s) | Deslocamento nominal (pp) mm | Máx. Carregando (kg) | Bobina Móvel (kg) | Dimensão da bobina móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2,5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2,5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3.000 | 3.000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3.000 | 3.000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6.000 | 6.000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6.000 | 6.000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10.000 | 10.000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20.000 | 20.000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30.000 | 30.000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40.000 | 40.000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50.000 | 50.000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60.000 | 60.000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100.000 | 100.000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120.000 | 120.000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160.000 | 160.000 | 3–2100 | 1000 | 1,8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200.000 | 200.000 | 3–2000 | 1000 | 1,8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350.000 | 350.000 | 3–1700 | 1000 | 1,8 | 51 | 4500 | 300 | Φ870 |
- A estrutura de circuito magnético duplo garante alta intensidade do campo magnético e reduz o vazamento de fluxo. Uma estrutura especial de desmagnetização pode reduzir o vazamento de fluxo para menos de 1 mT.
- Mola tipo U, rolos e rolamento linear fornecem forte resistência à carga desviada.
- Molas pneumáticas são usadas para isolamento de vibração. O sistema de vibração funciona de forma constante mesmo com carga pesada – não é necessária nenhuma fundação especial.
- Dispositivos de proteção são fornecidos para excesso térmico, sobrecarga, sobrecorrente, sobretensão e deslocamento excessivo do testador de vibração. Os dispositivos de proteção da rede elétrica cobrem sobretensão, subtensão e falta de fase. A proteção de energia do inversor inclui limitação de corrente, partida suave, sobretemperatura, curto-corrente e proteção contra falha do módulo.
- Pode concluir testes ambientais senoidais, aleatórios e de impacto.
- Este sistema possui requisitos mínimos para flutuação de tensão – ≤±10% é aceitável.
- Este sistema possui requisitos mínimos de resistência de aterramento – ≤4Ω é aceitável.
- Alta confiabilidade, especialmente adequada para funcionamento prolongado.
- Dentro de uma bancada de carga pequena, são realizadas maiores acelerações e frequência de trabalho, melhorando a capacidade de carga e o desempenho de toda a bancada da máquina.

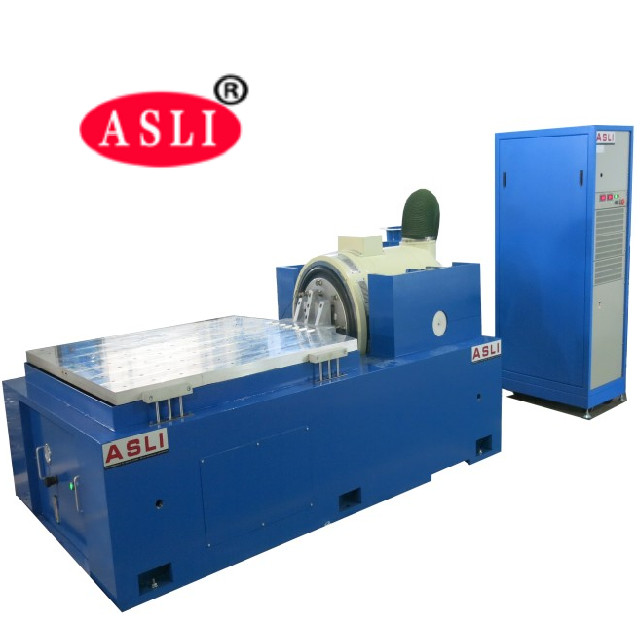

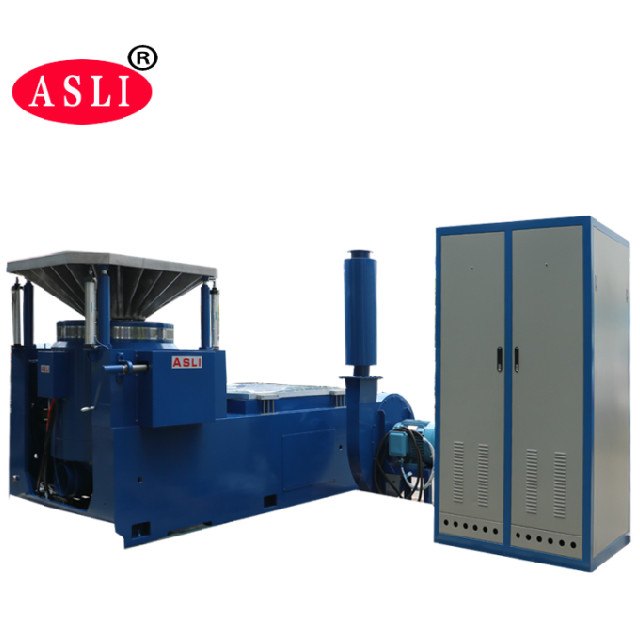

- A bancada horizontal e a bancada vibratória são do tipo integral, com estrutura perfeita e fácil instalação e ajuste.
- Pista de pressão estática, em forma de V, com capacidade de resistência a inclinações e cargas polarizadas. Bomba de óleo embutida, boa estrutura e fácil operação.
| Modelo | Tamanho da bancada (mm) | Faixa de frequência (Hz) | Peso das peças móveis (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57,7 76,9 86,5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89,1 118,8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
A bancada estendida vertical VT e as braçadeiras especificadas são calculadas com precisão e elaboradamente projetadas para garantir que o cliente adquira o melhor desempenho de acordo com estrutura perfeita, material de alta qualidade e mão de obra.
| Modelo | Peso (kg) | Máx. Frequência (Hz) | Tamanho do banco |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (banco redondo) | 220 | 350 | Φ1200 |
Se você tiver alguma dúvida sobre o testador de fadiga vibratória de máquina de teste mecânico eletrodinâmico de alta frequência, não hesite em nos contatar.
