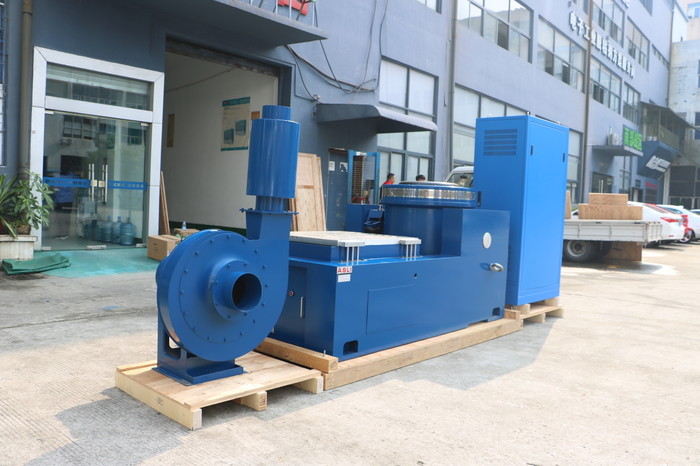

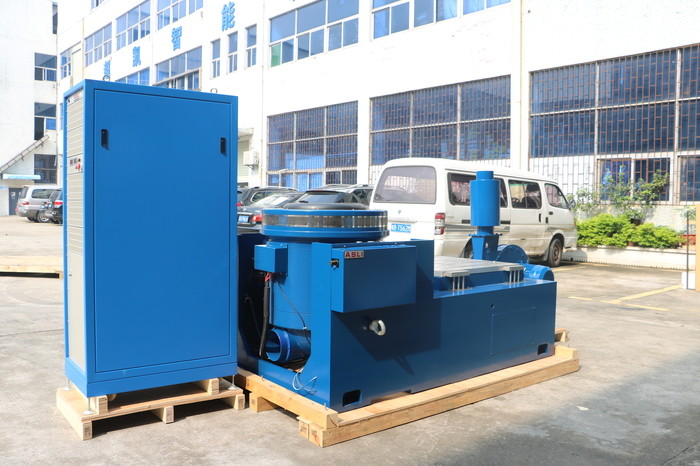

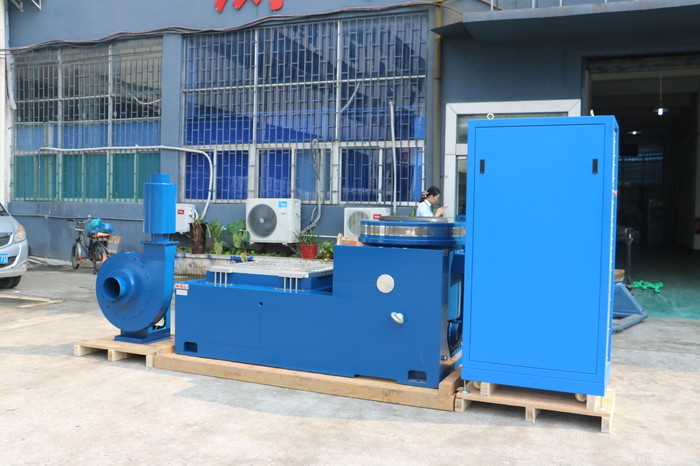

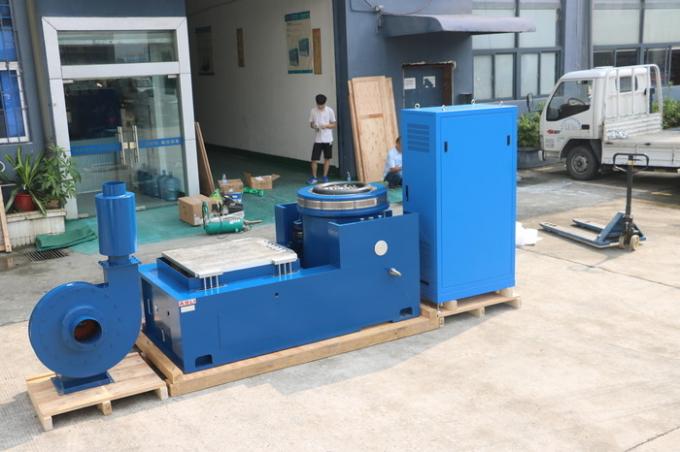

300kg.f equipamento de teste da vibração do ANSI C 136,31 com tabela do deslizamento
Product Details
| Suporte personalizado: | OEM | Marca: | ASLI |
|---|---|---|---|
| Lugar de origem: | Guangdong, China | Potência: | Eletrônico |
| Certificado: | ISO 9001:2008 | Material de embalagem: | Caixa de madeira poli |
| Vibração: | 3 Eixo | Força de vibração: | Personalizado |
| Tamanho da tabela: | Personalizado | Carga máxima: | 100 kg |
| Destacar |
Equipamento de teste da vibração do ANSI C 136,31,equipamento de teste da vibração 300kg.f |
||
Product Description
O Equipamento de Teste de Vibração 300 kgf ANSI C 136.31 com Mesa Deslizante é uma máquina de teste de vibração com fixação personalizada, projetada para os protocolos de teste ISTA 3F e MIL-STD 202. Ele é projetado para ambientes educacionais, de pesquisa e laboratório, oferecendo simulação de vibração precisa e confiável em uma ampla gama de aplicações.
Utilizando uma estrutura de circuito duplo magnético, círculos de ação de esqueleto auto-gerados, suporte aéreo, rolamentos de rolos, guiamento linear e tecnologia de isolamento de pivô, este sistema realiza testes de vibração sinusoidal nos três eixos X, Y e Z, testes de vibração aleatória de banda larga e testes de pulso clássicos (meia-onda senoidal, trapezoidal, onda dente de serra), juntamente com testes de espectro de resposta de choque. Essas capacidades o tornam amplamente aplicável nas indústrias de defesa nacional, armas, aviação, aeroespacial, comunicações, eletrônicos, eletrodomésticos e eletrodomésticos.
| Modelo | ES-3 |
|---|---|
| Empuxo Senoidal | 300 kgf |
| Empuxo Aleatório | 300 kgf |
| Empuxo de Impacto | 600 kgf |
| Faixa de Frequência | 2–2500 Hz |
| Deslocamento Contínuo | 25 mm |
| Deslocamento de Impacto | 25 mm |
| Velocidade Máxima | 1,8 m/s |
| Aceleração Máxima | 981 m/s² |

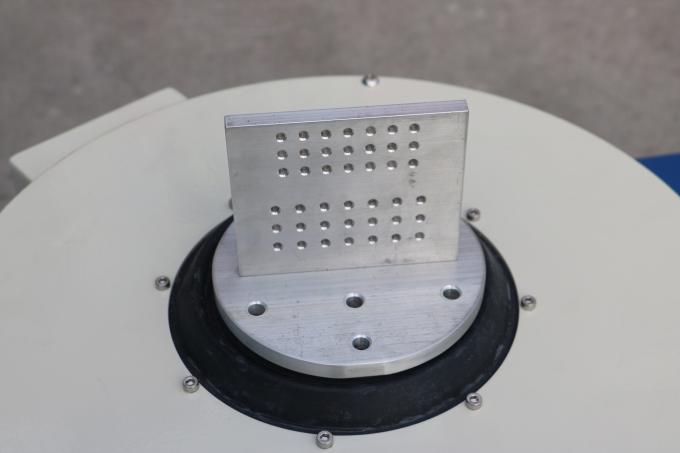

| Diâmetro da Bobina Móvel | Φ150 mm |
| Momento Excêntrico Permissível | >196 N·m |
| Pontos de Conexão de Carga | 6 pontos |
| Massa Equivalente das Partes Móveis | 3 kg |
| Tamanho do Parafuso da Bancada (Padrão) | M8 |
| Layout da Tabela de Parafusos (Diâmetro, Circunferência) | 8 em Φ100 mm, 8 em Φ200 mm |
| Frequência de Isolamento Axial | <3 Hz |
| Carga Máxima | 120 kg |
| Vazamento de Fluxo Magnético | <1 mT |
| Dimensões (Sem Embalagem) (C×L×A) | 730 mm × 550 mm × 650 mm |
| Peso da Mesa de Vibração | 450 kg |
- Esqueleto de círculo dinâmico bem projetado com uma frequência de ressonância axial de estágio superior.
- O design de circuito duplo magnético garante baixo vazamento de fluxo magnético, estrutura compacta e layout racional.
- Rolamentos de rolos de haste basculante com rigidez do corpo composto reta e orientada para importação para excelente capacidade de carga excêntrica.
- Fundação de isolamento de pivô dedicada ao uso de hormônio, com conveniência móvel para instalação.
- O sistema avançado de movimento garante alta confiabilidade do círculo dinâmico.
- O novo design do duto aprimora o efeito de resfriamento.
- A rigidez estática e a rigidez dinâmica do pequeno balão de rolamento aumentam a capacidade de rolamento da mesa de vibração e melhoram o desempenho de baixa frequência.

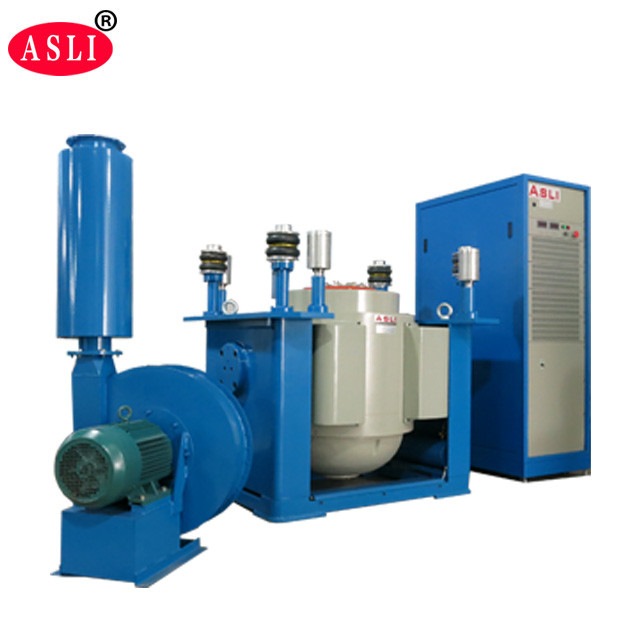

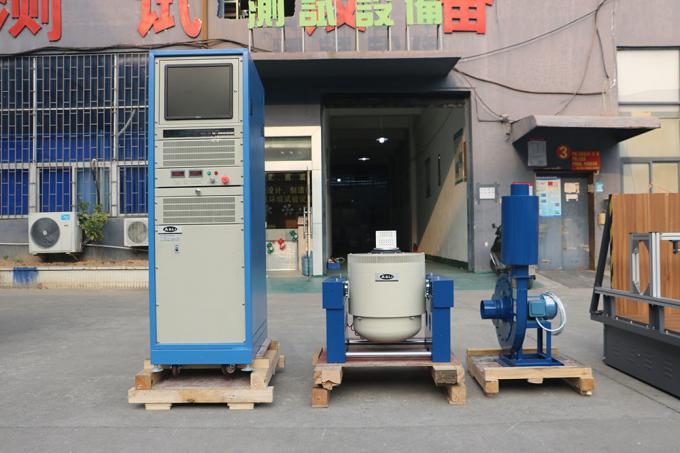

A máquina de teste de vibração eletromagnética de alta frequência consiste nos seguintes componentes:
- Bancada de teste de vibração
- Amplificador de potência
- Ventilador de refrigeração
- Mesa deslizante
- Expansor vertical
- Dentro de uma pequena bancada de carga, são alcançadas acelerações e frequências de trabalho mais altas, melhorando a capacidade de carga e o desempenho da bancada da máquina inteira.
- A bancada horizontal e a bancada de vibração são do tipo integral com uma estrutura perfeita, oferecendo conveniência para instalar e ajustar.
- Trilho de pressão estática, em V, com capacidade de resistência à inclinação e à carga enviesada.
- Bomba de óleo embutida para boa estrutura e fácil operação.
A bancada estendida vertical VT e as braçadeiras especificadas são calculadas com precisão e projetadas elaboradamente para garantir que o cliente obtenha o melhor desempenho de acordo com especificações perfeitas.
